tour lumineuse mobile

Description

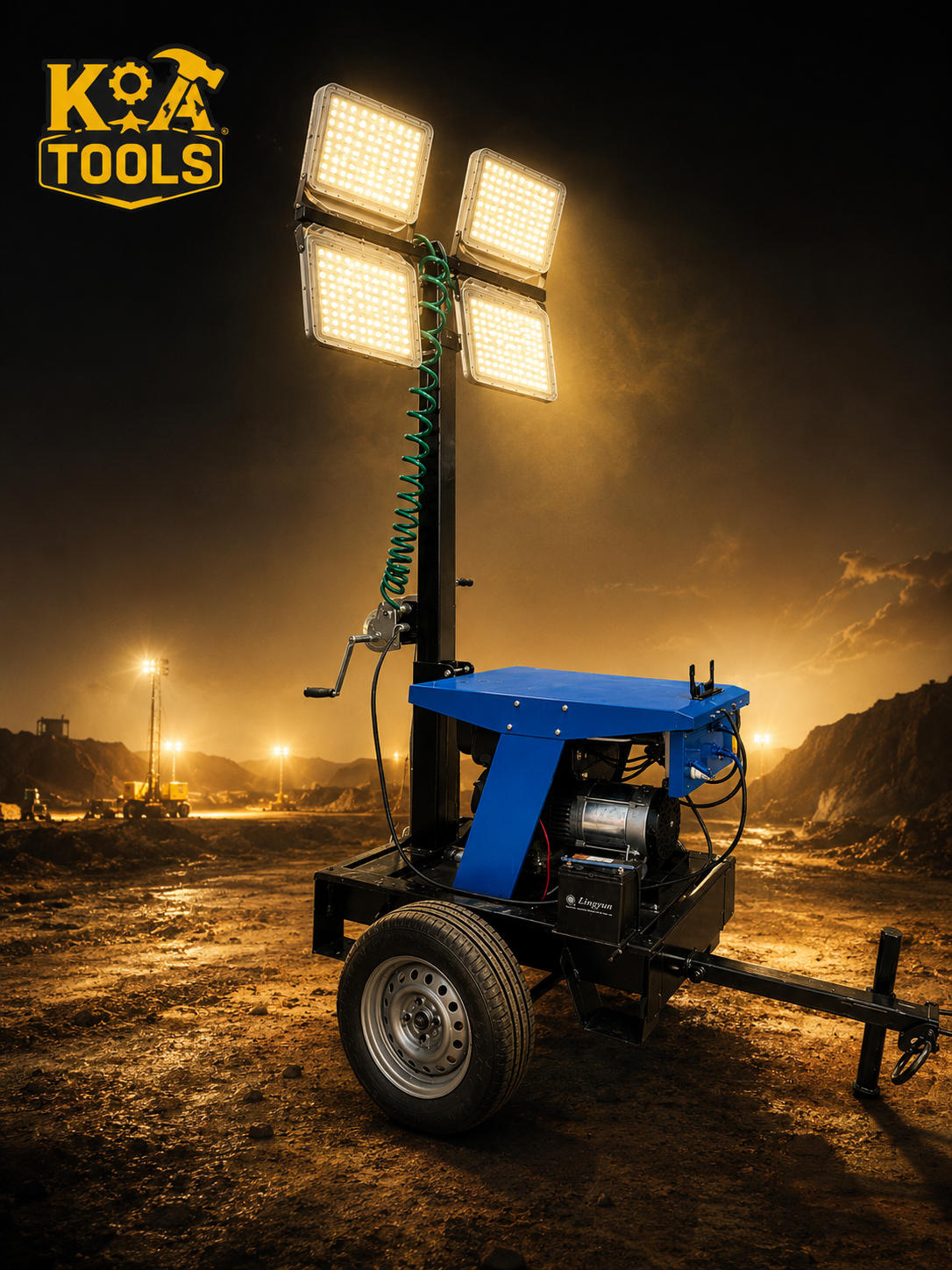

Equipment OverviewThis machine is a compact, towable mobile light tower with an integrated generator. It is designed to provide high-intensity, autonomous illumination in remote, off-grid locations.

This equipment is commonly deployed on night construction sites, roadworks, emergency rescue operations, and outdoor events.

Technical & Component Breakdown

The Engine (Power Source):Model: 1100FE air-cooled diesel engine.

Specifications: A heavy-duty, single-cylinder, 4-stroke direct-injection engine with a displacement of approximately 667 cc. It delivers between 15 to 16 Horsepower (HP).

Features: The "E" in 1100FE denotes an Electric Start system powered by the front-mounted Lingyun battery. The air-cooled design eliminates the radiator, preventing coolant leaks or freezing issues.

Lubrication: Uses SAE 15W-40 diesel engine oil (crankcase capacity is roughly 1.65 to 2.0 liters).The Mast & Electrical System:

Vertical Mast:

A heavy-duty black telescopic steel column mounted at the rear, allowing projectable floodlights to be raised to an elevated position for maximum light coverage.

Coiled Cable: A flexible green spiral electrical cord runs along the mast, supplying power to the upper lights without tangling when the mast is lowered.

Alternator:

Driven by the 1100FE engine under the blue protective metal canopy, converting mechanical power into electrical energy.

Mobility & Chassis:

Trailer Structure:

Built on a black steel frame fitted with a two-wheel axle (pneumatic tires on standard silver rims).Tow Bar: Features a front drawbar/hitch assembly, making it easy to reposition by hand on flat surfaces or tow behind a light utility vehicle.

Operational AdvantagesHigh Reliability: The simple single-cylinder diesel design requires minimal maintenance beyond regular oil changes and air filter cleanings.

Fuel Efficiency: The 1100FE engine provides an optimal balance of high torque and low fuel consumption, allowing for long hours of continuous overnight operation.

نظرة عامة على المعدات: هذه الآلة هي برج إضاءة متنقل مدمج وقابل للسحب مع مولد مدمج. تم تصميمه لتوفير إضاءة ذات كثافة عالية ومستقلة في المواقع النائية التي لا تتصل بالشبكة.

يتم استخدام هذا المعدات عادةً في مواقع البناء الليلية، وأعمال الطرق، وعمليات الإنقاذ الطارئة، والفعاليات الخارجية.

التفاصيل الفنية وتفصيل المكونات

المحرك (مصدر الطاقة): الطراز: محرك ديزل مبرد بالهواء 1100FE.

المواصفات: محرك ثقيل-duty، أحادي الأسطوانة، 4 أشواط، حقن مباشر بسعة حوالي 667 سم مكعب. يقدم ما بين 15 إلى 16 حصان (HP).

الميزات: تشير "E" في 1100FE إلى نظام بدء كهربائي يعمل ببطارية Lingyun المثبتة في المقدمة. التصميم المبرد بالهواء يلغي المبرد، مما يمنع تسرب سائل التبريد أو مشاكل التجمد.

التشحيم: يستخدم زيت محرك الديزل SAE 15W-40 (سعة علبة المرفق حوالي 1.65 إلى 2.0 لتر). العمود والنظام الكهربائي:

العمود العمودي:

عمود فولاذي أسود تلسكوبي ثقيل-duty مثبت في الخلف، مما يسمح برفع الأضواء الكاشفة القابلة للإسقاط إلى وضع مرتفع لتغطية ضوئية قصوى.

كابل ملفوف: يمتد كابل كهربائي مرن أخضر على طول السارية، موفرًا الطاقة للأضواء العلوية دون تشابك عند خفض السارية.

مولد التيار المتردد:

مدفوعًا بمحرك 1100FE تحت السقف المعدني الأزرق الواقي، محولًا الطاقة الميكانيكية إلى طاقة كهربائية.

الحركة والشاسيه:

هيكل المقطع الدعائي:

مبني على هيكل فولاذي أسود مزود بمحور بعجلتين (إطارات هوائية على جنوط فضية قياسية). شريط السحب: يتميز بتجميع سحب أمامي، مما يسهل إعادة وضعه يدويًا على الأسطح المستوية أو سحبه خلف مركبة خدمية خفيفة.

المزايا التشغيلية: موثوقية عالية: يتطلب التصميم البسيط لمحرك الديزل أحادي الأسطوانة صيانة بسيطة فقط بخلاف تغييرات الزيت المنتظمة وتنظيف فلتر الهواء.

كفاءة الوقود: يوفر محرك 1100FE توازنًا مثاليًا بين العزم العالي واستهلاك الوقود المنخفض، مما يسمح بساعات طويلة من التشغيل المستمر طوال الليل.

Aperçu de l'équipement : Cette machine est une tour lumineuse mobile compacte et remorquable avec un générateur intégré. Elle est conçue pour fournir un éclairage autonome de haute intensité dans des endroits éloignés et hors réseau.

Cet équipement est couramment déployé sur les chantiers de construction nocturnes, les travaux routiers, les opérations de secours d'urgence et les événements en plein air.

Répartition technique et des composants

Le moteur (source d'alimentation) : Modèle : moteur diesel refroidi par air 1100FE.

Spécifications : Un moteur monocylindre à quatre temps à injection directe, robuste, avec une cylindrée d'environ 667 cc. Il délivre entre 15 et 16 chevaux (HP).

Caractéristiques : Le "E" dans 1100FE désigne un système de démarrage électrique alimenté par la batterie Lingyun montée à l'avant. La conception refroidie par air élimine le radiateur, évitant ainsi les fuites de liquide de refroidissement ou les problèmes de gel.

Lubrification : Utilise de l'huile moteur diesel SAE 15W-40 (la capacité du carter est d'environ 1,65 à 2,0 litres). Le mât et le système électrique :

Mât vertical :

Une colonne télescopique en acier noir de haute résistance montée à l'arrière, permettant de relever des projecteurs à une position élevée pour une couverture lumineuse maximale.

Câble enroulé : Un cordon électrique spiralé vert flexible court le long du mât, fournissant de l'énergie aux lumières supérieures sans s'emmêler lorsque le mât est abaissé.

Alternateur :

Propulsé par le moteur 1100FE sous le capot métallique bleu de protection, convertissant la puissance mécanique en énergie électrique.

Mobilité et Châssis :

Structure de la bande-annonce :

Construit sur un cadre en acier noir équipé d'un essieu à deux roues (pneus pneumatiques sur des jantes argentées standard). Barre de remorquage : Équipée d'un attelage avant, ce qui permet de la repositionner facilement à la main sur des surfaces planes ou de la tracter derrière un véhicule utilitaire léger.

Avantages opérationnels Haute fiabilité : La conception simple du moteur diesel monocylindre nécessite un entretien minimal en dehors des changements d'huile réguliers et du nettoyage des filtres à air.

Efficacité énergétique : Le moteur 1100FE offre un équilibre optimal entre un couple élevé et une faible consommation de carburant, permettant des heures de fonctionnement continu pendant la nuit.
